膜材料
陶瓷膜產(chǎn)品是在完整引進(jìn)德國技術(shù)生產(chǎn)工藝的基礎(chǔ)上，通過進(jìn)一步技術(shù)創(chuàng)新開發(fā)的新一代高性能陶瓷膜 。目前，產(chǎn)品已經(jīng)廣泛應(yīng)用于環(huán)保、食品、醫(yī)藥、化工、生物工程等眾多領(lǐng)域。

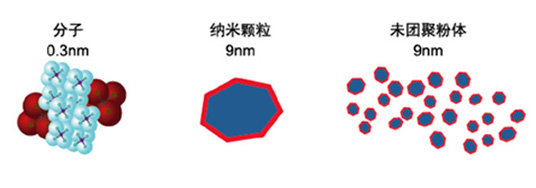

充分發(fā)揮納米粒子性能

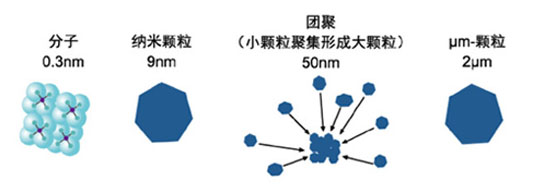

團(tuán)聚會影響納米粒子性能

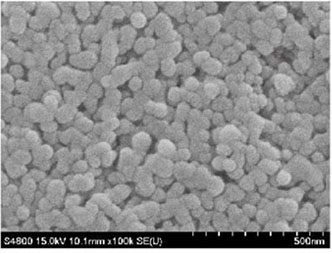

納米分散技術(shù)賦予陶瓷膜均一的過濾孔徑與均勻的連接強(qiáng)度，使陶瓷膜具備高精度過濾、高抗污染、高耐磨的特性

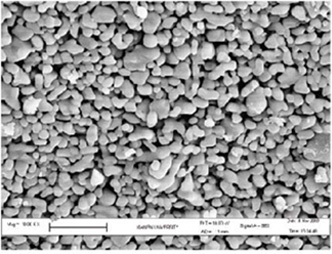

納米分散技術(shù)使燒結(jié)后的陶瓷膜同時具備高孔隙率與高連接強(qiáng)度，從而在確保高膜通量的同時還能大幅度提升耐磨性能和使用壽命

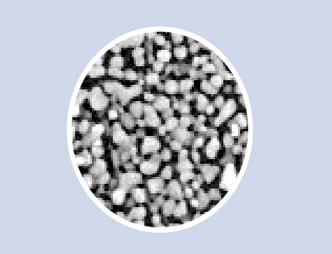

在材料中添加均勻分布的超親水性納米TiO2顆粒，并通過納米分散沉積技術(shù)確保較高的膜面孔隙率，大幅度提高了陶瓷膜的通量和抗污染性能。
采用專利技術(shù)制備膜層顆粒連接強(qiáng)度高，膜面平整，膜層厚實(shí)的陶瓷過濾膜產(chǎn)品，耐磨性能優(yōu)異，適用于有少量顆粒物或結(jié)晶體的物料分離體系。
通過獨(dú)特的制膜工藝和納米分散 技術(shù)，制備高平整、低缺陷的過濾膜層，有效降低不可逆污染物對過濾膜的滲透沉積和污堵。
| suntar-陶瓷膜 | |
|---|---|
| 支撐體材質(zhì) | ɑ-Al2O3 |
| 膜材質(zhì) | ɑ-Al2O3、ZrO2、TiO2 |
| 膜孔徑規(guī)格（nm） | 500、200、100、50、30、10、5 |
| 適用pH范圍 | 0-14 |
| 膜管爆破壓力（MPa） | 外徑 φ25mm 膜管≥4Mpa 外徑φ30mm 膜管≥6Mpa 外徑φ40mm 膜管≥8Mpa |
| 有機(jī)溶劑 | 不敏感 |
| 操作溫度 | ＜350℃ |
| 操作壓力 | 外徑 φ25mm 膜管 ≤1 外徑φ30mm 膜管 ≤1 外徑φ40mm 膜管 ≤1.5 |
| 純水通量（m3•m-2•h-1） | 500nm ≥2.0 100nm ≥1.0 50nm ≥0.5 30nm ≥0.3 10nm ≥0.1 |
| 膜殼 | ||
|---|---|---|
| 裝填數(shù)量 | 1、3、7、19、37、61、91、99、138 | |
| 填充面積 | ~63.47㎡ | |
| 長度 | 250-1200㎜ | |
| 材質(zhì) | 外管 | SS304、SS316L、FRPP、雙相鋼、鈦材 |
| 密封 | 三元乙丙橡膠、氟橡膠、硅橡膠 | |
| 操作條件 | 溫度 | ＜100℃ |
| 壓力等級 | 0-4.0Mpa | |
*以上所有通量均為使用純凈水，在跨膜壓差0.1Mpa條件下獲得的數(shù)據(jù)。
| 產(chǎn)品規(guī)格 | 截面幾何圖 | 孔道數(shù)量 | 孔道直徑（mm） | 產(chǎn)品長度（mm） | 膜面積（㎡） |
|---|---|---|---|---|---|
| CM7/60/250 |  |
7 | 6.0 | 1178 | 0.155 |
| CM19/35/250 |  |
19 | 3.5 | 1178 | 0.246 |
| CM9/50/250 |  |
9 | 5.0 | 1178 | 0.178 |
| CM23/36/250 |  |
23 | 3.6 | 1178 | 0.300 |
| CM19/40/300 |  |
19 | 4.0 | 1200 | 0.287 |
| CM37/30/300 |  |
37 | 3.0 | 1200 | 0.418 |
| CM61/22/300 |  |
61 | 2.2 | 1200 | 0.506 |
| CM19/60/400 |  |
19 | 6.0 | 1200 | 0.430 |
| CM37/38/400 |  |
37 | 3.8 | 1200 | 0.530 |
| CM8/48/250 |  |
8 | 4.8 | 1178 | 0.21 |
| CM31/27/250 |  |
31 | 2.7 | 1178 | 0.31 |
*表格中的產(chǎn)品長度為常規(guī)尺寸， 若有其它需求， 可以定制小于1200mm的 尺寸。
陶瓷膜.jpg)
陶瓷膜設(shè)備
陶瓷膜設(shè)備
陶瓷膜設(shè)備
備.jpg)
陶瓷膜設(shè)備
日本明治
韓國希杰
.jpg)
雀巢集團(tuán)
可口可樂
美國ADM
韓國大象
帝斯曼
汽巴精化
中國煙草
中國石化
.jpg)
中糧集團(tuán)
